一、概 述

SG-630N型便携式制动性能测试仪，是Delta仪器有限公司自主开发研制的以ARM CORTEX-M3内核32位单片机为核心的手持式智能化测试仪器，配合实时多任务操作系统，以片上集成传感器来完成测试过程中多种参数的高速采集、处理，用以测试汽车的制动安全性能。

便携式制动性能测试仪根据国家强制标准GB7258-2017《机动车运行安全技术条件》和GB21861-2014中路试检验制动性能的要求研制开发的，适用于机动车辆制动性能检测和交通事故的勘查。

仪器采用大屏幕点阵液晶显示，汉字提示，清晰直观。测试项目采用菜单式操作，简单易用。测试数据和测试曲线可同步存储（共可存储999组测试数据），可供以后对测试数据进行查看、分析、打印等。是汽车制造行业、汽车维修行业以及汽车检测、科研部门理想的检测设备。

整机采用便携式设计，外形小巧，外置式传感器上装有强力磁铁，便于安装，也适合在空间狭小的车辆上进行测试。本仪器可录入“警”、“学”、“挂”等字符。

系统内置微型热敏打印机，可方便地将测试数据和曲线打印出来。

系统配有标准RS232接口以及USB接口。配合Windows系统的测试软件，可以将测试数据、曲线等传输至笔记本电脑，实现测试数据的海量存储、打印等功能。

系统还可选配蓝牙无线传输模块,实现测试数据、测试曲线的无线传输。

二、主要技术参数和性能指标

• 内置电源：DC7.4v （2200mAH锂电池组）
• 标准9针RS232接口。（3脚信号输出，2脚信号输入，5脚信号地）。波特率9600，数据位8位，停止位1位，无校验。具体数据见附表说明。
• 标配USB 2.0接口，选配蓝牙模块。
• 外形尺寸：205 X 145 X 55 mm
• 重    量：0.4 kg（包括内置电池）。

• 测量范围：加速度：≦±1.5g

时  间：≦12s

倾  角：0° ～ 88。0°

• 分辨率：　加速度：0.001 m/s2

速  度：0.01 km/h

时  间：0.001 s

距  离：0.001 m

倾  角：0.01 °

• 准确度: 1.5%

三、测试项目

• 制动测试：

• 制动初速（v0）                单位：km/h

2、制动距离（s）                 单位：m

3、制动时间（t）                 单位：s

4、协调时间（t’）               单位：s

5、充分发出的平均减速度（MFDD）  单位：m/s2

• 坡度测试：

• 倾角：   单位：°

2、坡度：     单位：%

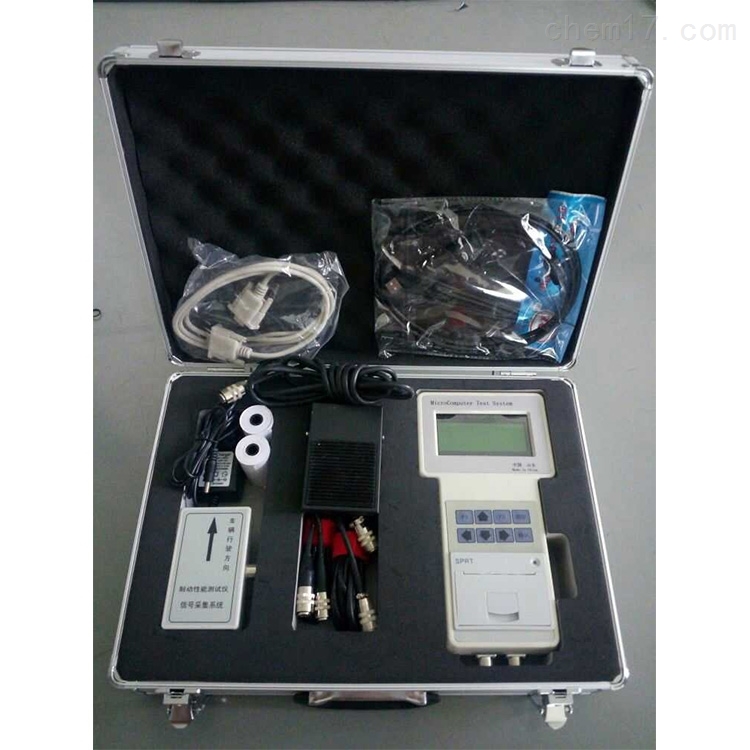

四、装箱单
