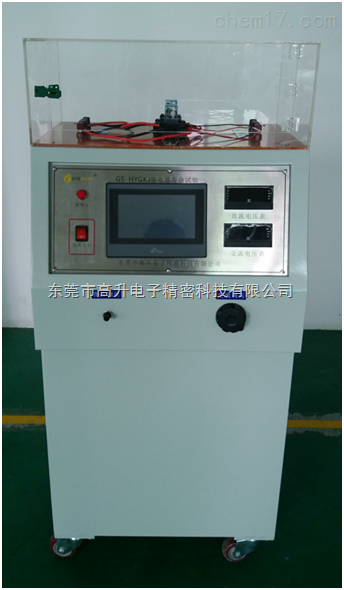

继电器电气机械寿命试验台采用用PLC+电脑控制组成的系统智能试验设备。可以通过电脑预先设定线圈动作频率和试验次数，以及产品的试验的失误次数。并可同时对四组各种型号电磁继电器的转换型触点在加负载情况下的可靠动作次数监测。试验过程中，会分别监测各个触点的失误情况，并记录失误产品的运行次数和失误次数。由控制柜和负载柜两部分组成。
继电器电气机械寿命试验台主要技术参数：
1、供电电源：AC：220V±10%/50Hz；
2、检测产品极数：3个工位单极(zui多4极,采用触点串联方试,但不能体现该产品触点的分断容量)；
3、继电器线圈供电压：DC 0～50V手动调节，AC 0～250V手动调节；
4、数显线圈电压值：精度±0.5%，电压输出：DC输出电流zui大1A，AC输出电流zui大0.5A；
5、继电器通/断电试验时间及间隔：0.1秒～99.9S可PLC任意预置；
6、试验次数：0～99999999可PLC预置，可断电保持，次数到达时自动停机并有声光报警；
7、触点通电次数：PLC根据触点通/断电次数进行累加，可断电保持；
8、智能判断：试样通负载时，预先可设置该工位试样连继出现常通(触点粘合)或出现连断开(触点烧)的次数,当累计到设定次时, 判断该工位产品不良,并自动停止负载；
9、所设参数和测试试样规格型号均可长期保存；
10、控制方式：PLC控制触摸屏操作，人机智能交换；
11、接线方式：试验机面板配有2对大电流接线柱分别接被测继电器的2对触点，另配一路接线排用于供被测继电器线圈用电。
注：继电器电气试验负载需另配。
操作特点：
1、试验总次数：总次数方框中可以输入1-99,999,999的数字。输入的数字是试验产品总的运行次数。
2、吸合与开放占空时间：吸合时间和开放时间的方框中可以输入200-65535的数字。吸合与开放占空时间是分开设置，zui小时间200mS，zui大65535mS。
3、失误次数：失误次数方框中可以输入1-250的数字。表示同一个触点失误次数超过设定次数,对该触点不再监测。
4、连续失误次数：连续失误次数方框中可以输入1-250的数字。
6、线圈电压：试验品的工作电压直流0-50V可调节。交流5-250VAC，60Hz可调。按照试验产品的额定工作电压设置。可进行报表打印。
7、本试验台采用台箱式结构，整体防静电喷涂，优质蚀刻不锈钢板作面板，美观耐用，上有控制屏、调节旋钮、通电指示灯、开关、报警器等部件，内有PLC、通电检测模块、控制线路等。
8、对被检产品通电并通过高精度电流感应器检测电流通断情况和累计，检测其通电流及动作时间关系特性，正常输出为每对触点1组接线柱(分公共触点COM、常开触点NO及常闭触点NC)，一路负载只对单极触点进行检测，也可利用多极触点串联的接线方法对2极以上的触点进行检测(多极串接时不能体现触点的分断容量)，或采用分时控制各极触点通/断电时间(必须通电时间小于断电时间)来实现一路负载供2极触点进行试验用。
9、通电检测模块可以在试验时检测到电流、电压及交直流转换等信号与控制屏进行通讯，达到试验需求的效果和目的。
10、工作台面在寿命台的顶部，用防火的绝缘电木制作而成，开有与试样连接线路的孔位，并且装有可推拉的有机玻璃罩，安全美观，操作方便。
满足标准：
满足GBT14598.1-2002电气继电器 第23部分:触点性能标准试验要求、GB/T 14598.5-1993 电气继电器 第十五部分电气继电器触点的 寿命试验试验设备的特性规范、GB/T 14598.4-1993 电气继电器 第十四部分 电气继电器触点的寿命试验 触点负载的优先值、GB/T 7261-2016 继电保护和安全自动装置基本试验方法、GB 14536.11-2008 家用和类似用途电自动控制器 电动机用起动继电器的特殊要求、GB 14598.27-2008 量度继电器和保护装置 第27部分：产品安全要求、GB/T 15510-2008 控制用电磁继电器可靠性试验通则、GB/T 18908.1-2002 工业用时间继电器 第1部分：要求和试验、GB/Z 22204-2016 过载继电器可靠性试验方法等相关标准要求设计制造。
